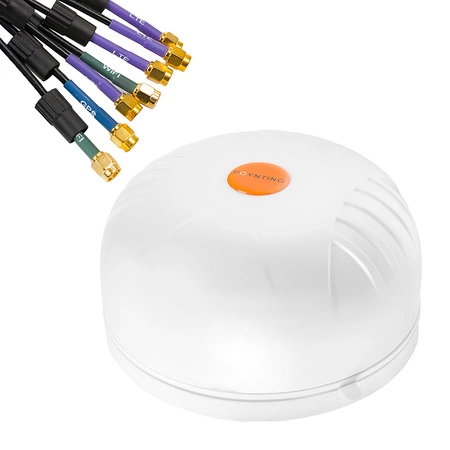

Autoantenne 7in1 Poynting MIMO-4-17 LTE GPS

Breitband 7in1 Poynting MIMO-4-17 4X4 LTE (MIMO) 6 dBi; 2X2 Wi-Fi (MIMO) 6,5 dBi; GPS/GLONASS 21 dBi

Die MIMO-4-17 ist eine leistungsstarke 7-in-1-Multifrequenzantenne in einem einzigen Gehäuse. Die Antenne bietet vier Mobilfunkverbindungen, zwei Wi-Fi-Verbindungen und eine GPS/GLONASS-Antenne. Die beiden MIMO-Mobilfunkantennen bieten eine Breitbandabdeckung von 617 bis 6000 MHz und decken damit die heutigen LTE/4G- und 5G-Bänder für den zukünftigen Einsatz ab. Die Ultrabreitbandleistung der Mobilfunkantennen ermöglicht die Nutzung durch eine Vielzahl von Betreibern und Technologien und ist bereit für zukünftige Mobilfunktechnologien bis zu 6 GHz für 5G-Anwendungen sowie Wi-Fi-Anwendungen von 5 bis 6 GHz.

Die Antenne ist außerdem mit zwei Dual-Band-Wi-Fi-Antennen ausgestattet, die gleichzeitig 2,4-GHz- und 5-7,2-GHz-Bänder auf jeder Antenne für 2x2-MIMO-Funktionalität bereitstellen. Die MIMO-4-17 übertrifft die Leistung der meisten Mitbewerber, da dem Design dieser Hochleistungsantenne große Aufmerksamkeit geschenkt wurde. Die Strahlungsdiagramme aller abstrahlenden Elemente bieten ein hervorragendes Gleichgewicht zwischen Omnidirektionalität, Musterdiversität und guter Abstrahlbarkeit in der gewünschten Höhe. Dies ist ein wichtiges Kriterium für den Transport- und Marinemarkt, für den die Antenne speziell entwickelt wurde. Die Hauptanwendungen sind Nutz-/Industriefahrzeuge, maritime Systeme, M2M und andere IoT-Systeme, die eine breite Palette von Funktechnologien verwenden und gleichzeitig in einem breiten Frequenzband zukunftsfähig sind.

Produktmerkmale

- Ultrabreitbandbetrieb von 617 bis 6000 MHz für Mobilfunknetze
-


U mfasst 4 x Mobilfunk-, 2 x Wi-Fi- und 1 x GPS/GLONASS-Antenne- Extrem robustes mechanisches Design für IP69K-Schutz- Unabhängige Massefläche; Antennendesign mit interner Masse- Mehrere Montageoptionen für eine einfache Installation verfügbar

Antennenanwendungen

- Breitbandtransport und Wi-Fi-Verteilung, Automatisierung und Telemetrie für Busse, Kommunalfahrzeuge, Lastwagen und Fahrzeuge der öffentlichen Sicherheit
-


I ndustrieautomatisierung, Maschinenrobotik und andere M2M-Telemetriesysteme- Automatisierung der Landwirtschaft und des Landbaus wie M2M und IoT- Mobiles Breitbandnetz für die Wi-Fi-Verteilung für Schiffe/Boote- Kommunikation von Bergbaufahrzeugen und -maschinen, Telemetrie und Automatisierung (M2M und IoT)

Antennen-Leistungsdiagramme

Spannungs-Wellen-Verhältnis (VSWR)*

VSWR ist ein Maß dafür, wie effizient die Hochfrequenzleistung von der Stromquelle über die Übertragungsleitung zur Last übertragen wird. In einem idealen System werden 100 % der Leistung übertragen, was einem VSWR-Verhältnis von 1:1 entspricht.
MIMO-4-17 bietet eine hervorragende Leistung in allen Bändern mit einem VSWR <2:1.
*VSWR gemessen mit 2 m verlustarmem Kabel.

Verstärkung in dBi

6 dBi ist die Spitzenverstärkung in allen Bändern von 617 bis 6000 MHz
Verstärkung bei 617 ? 960 MHz: -0,5 dBi
Verstärkung bei 1427 ? 1517 MHz: 3,5 dBi
Verstärkung bei 1710 ? 2700 MHz: 5,5 dBi
Verstärkung bei 3400 ? 4200 MHz: 5,5 dBi
Verstärkung bei 5000 ? 6000 MHz: 6 dBi
*Antennengewinn gemessen mit einer Standardantenne in Polarisation auf einer 600 mm Grundfläche.

Gewinn in dBi

6,5 dBi ist der Spitzengewinn in allen Bändern von 2400 bis 2500 MHz und 5000 bis 7200 MHz
Verstärkung bei 2400 ? 2500 MHz: 5 dBi
Verstärkung bei 5000 ? 7200 MHz: 6,5 dBi
*Antennengewinn gemessen mit einer Standardantenne in Polarisation auf einer 600 mm Grundfläche.

Strahlungsdiagramme

Strahlungsdiagramme - WiFi

Strahlungsmuster - GPS

Technische Daten

Klicken Sie hier für die vollständige technische Dokumentation der Antenne.
