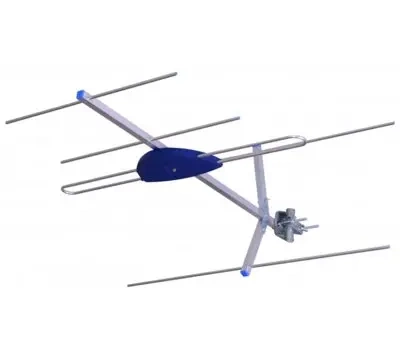

Antena kierunkowa VHF/ DVB-T/ DAB T-urbo-T V

T-urbo-T V to antena VHF wykonana w innowacyjnej technologii T-urbo-T. Poszczególne elementy anteny zostały dobrane tak, aby zoptymalizować zysk energetyczny w zakresie 174-230 MHz.

Bardzo ważnym wyróżnikiem naszej nowej konstrukcji jest niski współczynnik fali stojącej VSWR. Określa on stopień dopasowania impedancji anteny do impedancji linii. Wartość VSWR idealnie wynosi 1, w praktyce jest większa od jeden. Współczynnik fali stojącej wpływa na niedopasowanie, które w przypadku anteny odbiorczej można traktować jako tłumik. Zatem ma ono wpływ na stosunek Energi bitu do Energi szumu. W przypadku sygnału cyfrowego przekłada się to wprost na BER (w różny sposób zależnie od typu modulacji).

Na uwagę zasługuje również solidna konstrukcja anteny oraz wysokiej klasy materiały, jakie zostały wykorzystane do jej produkcji. Parametry materiałów sprawiają, że antena T-urbo-T V jest bardzo odporna na warunki atmosferyczne i wytrzyma długie lata użytkowania.

Uwaga:
Do podłączenia T-urbo-T V z anteną UHF konieczna jest zwrotnica ZWR-210DC.

Cechy produktu:

• antena kierunkowa VHF,
• zysk energetyczny 7-8 dBi.
• niski współczynnik fali stojącej - VSWR,
• technologia T-urbo-T,
• bardzo solidna konstrukcja mechaniczna,
• możliwość pracy w polaryzacji pionowej i poziomej,
• antena zakończona złączem F.

Przykładowy schemat zastosowania:




T-urbo T V - karta katalogowa.pdf



Wyniki pomiarów dla anteny T-urbo-T V
Poniżej prezentujemy wyniki pomiarów zysku energetycznego i współczynnika odbicia S11 anteny T-urbo-T V, przeprowadzonych w laboratorium badawczym Politechniki Wrocławskiej.



Zachęcamy do obejrzenia materiału wideo, na którym prezentujemy pełną gamę produktów do odbioru darmowych kanałów z MUX8:
