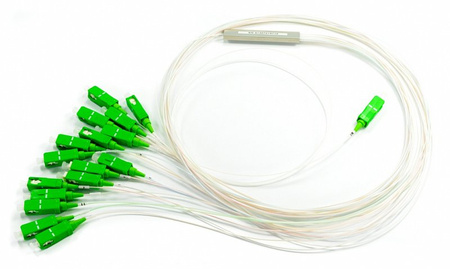

Splitter optyczny PLC Steelbox z końcówkami 1x16
- Splitter optyczny w metalowej obudowie wraz z przyłączami światłowodowymi zakończonymi złączami SC/APC. Wersja 1x16
Spliter optyczny to pasywny element sieci którego funkcją jest podzielenie lub zsumowanie sygnału optycznego doprowadzonego do portów urządzenia.
W praktyce umożliwia podział sygnału wejściowego na kilka wyjść. Splitery wykorzystywane są zwykle w sieciach zbudowanych w oparciu o standardy GPON oraz GEPON.
Dzięki podziałowi sygnału możliwe jest budowanie sieci w oparciu o strukturę punkt-wielopunkt w praktyce oznacza to, że możemy wykorzystać jedno włókno do podłączenia większej ilości klientów.
Splitery to urządzenia pasywne, co oznacza, że pomiędzy koncentratorem światłowodowym OLT (Optical Line Termination) a terminalem klienckim ONU (Optical Network Unit) nie jest wymagane żadne źródło zasilania. Najczęściej spotykany jest podział symetryczny sygnału w stosunku 1:2, 1:4, 1:8, 1:16, 1:32 lub 1:64, w zależności od zastosowanego modelu splitera.
Oferowany splitter kteryzuje się szerokim zakresem długości przenoszonych fal optycznych (1260~1650nm), niskim tłumieniem zależnym od polaryzacji (PDL), dobrym rozkładem sygnałów, niewielkimi rozmiarami oraz niezawodnością. Każde z włókien splittera możne zostać bezpośrednio zespawane z włóknami kolejnych przewodów światłowodowych. Co więcej, małe rozmiary splittera pozwalają na montaż w mufie, co niewątpliwe jest kolejną jego zaletą.
Dane techniczne splitterów:
| Rodzaj splittera: | 1x2 | 1x4 | 1x8 | 1x16 |
| Typ złącza | SC/APC - singlemod | |||
| Zakres pracy | 1260nm~1650nm | |||
| Max. Insertion Loss (Maksymalne straty wtrąceniowe) (dB) | ?3.9 | ?7.2 | ?10.3 | ?13.6 |
| Uniformity (Nierównomierność podziału) (dB) | ?0.8 | ?0.8 | ?0.8 | ?1.0 |
| PDL (Strata zależna od polaryzacji) (dB) | ?0.2 | ?0.2 | ?0.3 | ?0.3 |
| Wavelength Dependent Loss (dB) | ?0.8 | ?0.8 | ?0.8 | ?1.0 |
| Return Loss (Straty odbiciowe) (dB) | ?50 | ?50 | ?50 | ?50 |
| Kierunkowość (dB) | ?55 | ?55 | ?55 | ?55 |
| Zakres temperatury pracy | -40°C~+85°C | |||
