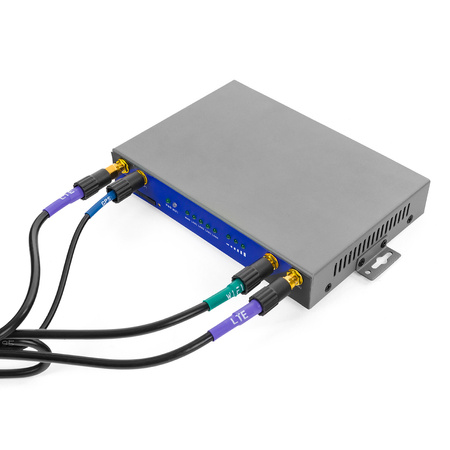

MIMO-3-15B-Antennenset mit SIR451V2-Router

Fortschrittlicher 4G-Industrierouter mit MIMO-3-15-Transportantenne

Der Industrierouter SIR451V2 ist die ideale Wahl für professionelle M2M-Anwendungen. Mit seinen hohen 4G-Datenraten und seiner fortschrittlichen Leistung bewährt sich der Spacetronik SIR451V2 als drahtloses Datengerät in Bereichen, in denen die Übertragungslast sehr hoch ist. Das 5-in-1-Set dieses Routers mit Poynting MIMO-3-15 Antenne ist eine ideale Kombination für Fahrzeuge, Maschinen und mobile Einrichtungen. Der professionelle Router plus Transportantenne sorgt für Internetzugang, wo immer Sie sind. Die Poynting MIMO-Antenne ist eine Antenne, die jeder Herausforderung gewachsen ist. Die MIMO-Antenne ist eine professionelle Antenne für spezielle Anwendungen - sie macht das Signal stark und stabil. Es handelt sich um eine Rundstrahlantenne, die Netzsignale aus allen Richtungen empfängt - selbst ein Gebiet, in dem das Mobilfunknetz versagt, ist mit diesem Kit kein Problem. In Kombination mit unserem Router der Marke Spacetronik SIR-451V2 entsteht ein Kit, das ein unentbehrlicher Begleiter für die Reise im Fahrzeug ist, großartig für professionelle Unternehmen und hilft bei der Kommunikation zwischen Maschinen, Geräten oder einem Team. Perfekt für Wohnmobile, Lastwagen, mobile Maschinen, Einsatzfahrzeuge oder Straßendienste und mehr.

Merkmale des Industrierouters SIR451V2

•

  Sicherheit

  Unterstützung für drahtlosen APN- und VPDN-Zugang zum privaten Netzwerk. VPN-Unterstützung: GRE, PPTP, L2TP, IPSec, EOIP, N2N VPN, OpenVPN. Die Sicherheit wird durch WPA2 EAP mit RADIUS gewährleistet.

•

  Immer online!

  Stellt die Verbindung nach einer Unterbrechung automatisch wieder her, um die Kontinuität des Geschäftsbetriebs zu gewährleisten und nicht nur den fehlenden Netzzugang der Benutzer zu begrenzen, sondern auch den Ausfall von z. B. Maschinen zu vermeiden

•

  Verwaltung der Einstellungen

  Der Spacetronik-Router ermöglicht die Verwaltung vor Ort und aus der Ferne (Konfiguration, Status, Software-Update usw.)

•

  Auswahl der Spannung

  Der Industrierouter SIR451V2 ermöglicht die Einstellung der Spannung von 7,5V DC bis 32V DC

•

  Widerstandsfähigkeit gegen Störungen

  Hohe Störfestigkeit gegenüber elektromagnetischen Störungen, bestätigt durch den für die CE-Zertifizierung erforderlichen EMV-Test

•

  Immunität gegen Temperaturschwankungen

  Der Router SIR451V2 ist sowohl gegen extrem hohe als auch gegen niedrige Temperaturen im Bereich (-30 - ~ 75 ?) beständig

•

  Robustes Gehäuse

  Äußerst robustes und kompaktes Metallgehäuse zum Schutz des Herzstücks des Routers

•

  Einfacher Einbau

  Dank der Montagebügel ist die Installation in vielen Ebenen trivial

Anwendungsbeispiel für Spacetronik Industrierouter mit MIMO-Antenne

Transport und Spedition

Wer schon einmal im Transportgewerbe gearbeitet hat, weiß die Möglichkeiten zu schätzen, die eine permanente Internetverbindung im Fuhrpark bietet. Ein ständiger Internetzugang ist die Grundlage der Kommunikation und Arbeit im Straßenverkehr. Die Spedition verliert nie wieder den Kontakt zum Fahrer, und die verschiedenen Systeme zur Übermittlung von Informationen über Aufträge und Ladungen funktionieren zuverlässig. Die Verwaltung und Kontrolle von z.B. verderblicher Ware, das Zeitmanagement des Fahrers und vieles mehr wird von verschiedenen intelligenten Logistiksystemen angeboten, und die Basis für jedes System ist das Netz. Deshalb sollte jeder Fuhrparkleiter oder Inhaber eines Transportunternehmens darüber nachdenken, die Netzabdeckung dort zu verstärken, wo sie noch nicht vorhanden ist.

Mobiles Internet unterwegs im Reisemobil

Wenn Sie ein Reisender und glücklicher Besitzer eines Wohnmobils sind, mit dem Sie die Welt erkunden, aber auch aus der Ferne arbeiten oder häufig mit Freunden und Familie in Kontakt treten oder einfach nur im Internet surfen, dann ist unser Internet-Kit genau das Richtige für Sie. Niemand mag es, wenn er bei der Erledigung von Aufgaben an einem entfernten Arbeitsplatz oder beim Surfen in den sozialen Medien plötzlich die Reichweite verliert und die Netzwerkverbindung unterbrochen wird. Mit einer MIMO-Antenne, einer internen für LTE und einem Spacetronik-Router wird Ihnen das nie wieder passieren.

Netzzugang in öffentlichen Verkehrsmitteln

Der Trend zum Smartphone-Besitz nimmt zu und es wird immer schwieriger, eine Person zu treffen, die das Internet nicht über ihr Telefon nutzt. Von anderen Geräten wie Tablet oder Laptop ganz zu schweigen. Mit den Industrieroutern von Spacetronik können wir stabile 4G-Mobilfunkverbindungen schaffen, WiFi-Hotspots anbieten und zahlreiche Annehmlichkeiten wie die automatische Echtzeitübertragung des Fahrzeugstandorts auf der Strecke oder den elektronischen Fahrkartenkauf einführen.

Einsatz in der Produktion auf mobilen Maschinen

Vor dem Hintergrund der zunehmenden Automatisierung sind moderne Produktionslinien zunehmend von der Qualität des Netzes abhängig. Sie hat einen erheblichen Einfluss auf die Zuverlässigkeit der Maschinen und damit auf die Qualität und Geschwindigkeit der Produktion. Durch den Einsatz von Industrieroutern sind wir in der Lage, Meldungen in Echtzeit zu erhalten, Analysen durchzuführen und Fehlerdiagnosen zu erstellen. Auch die Aktualisierung und Verwaltung der Anlagen wird erheblich verbessert. Die zusätzliche Mobilität des Kits zahlt sich aus, wenn die Maschinen mobil sind und sich zum Beispiel in einem Bereich der Produktionshalle bewegen.

Technische Daten

Grundlegende Merkmale
Unterstützt APN und VPDN drahtlosen privaten Netzwerkzugang in
WAN-Anschluss unterstützt PPPoE, statische IP, DHCP-Client
Unterstützt 2.4G WiFi
Web/Management-Plattform-Unterstützung, einfache Konfiguration
Lokale und Remote-Verwaltung (Konfiguration, Status, Firmware-Upgrade, etc.)
Unterstützt VPN: GRE, PPTP, L2TP, IPSec, EOIP, N2N VPN, OpenVPN
Unterstützt DMZ,Portweiterleitung,Statisches NAT
Unterstützt DHCP Server
Unterstützung von dynamischem DNS (DDNS)
DTU serielle Kommunikationsfunktion,1 x RS485
Unterstützung QoS,NTP
Zeitplan für Neustart

4G-Spezifikation
4G Drahtlose Module: Industrielles zellulares Modul
4G Theoretische Breitbandigkeit: Max 300Mbps(DL)/50Mbps(UL)
4G-Sendeleistung: < 23dBm
4G Empfangsempfindlichkeit: < -108dBm

Wi-Fi-Spezifikationen
WiFi Standard: Unterstützt IEEE802.11b/g/n Standard
WiFi Theoretische Breitbandigkeit: 54Mbpsb/g?;300Mbpsn
WiFi-Sicherheitsverschlüsselung: Es unterstützt eine Vielzahl von Verschlüsselungen WEP, WPA-PSK/EAP, WPA2-PSK/EAP, etc.
WiFi-Sendeleistung: Etwa 15dBM11n?;16-17dBM11g?;18-20dBM11b
WiFi-Empfangsempfindlichkeit: <-72dBm@54Mpbs

Schnittstelle
WAN: 1x 10/100/1000M Ethernet-Anschluss (RJ45-Buchse), adaptives MDI/MDIX
LAN: 4x 10/100/1000M Ethernet-Anschluss (RJ45-Buchse), adaptives MDI/MDIX
Seriell: RS232 oder Rs485 Anschluss, Baudrate 2400~115200 bps
Kontrollleuchten: Mit "PWR", "Wifi", "WAN", 4x "LAN", "SIM" Kontrollleuchten
Antenne: 2x SMA LTE, 2x RP-SMA Wi-Fi
SIM/USIM: Standard 1.8V/3V Kartenschnittstelle
Stromversorgung: Standard 2-PIN-Netzbuchse, Verpolungs- und Überspannungsschutz
Reset: Setzt den Router auf die ursprünglichen Werkseinstellungen zurück

Stromzufuhr
Standard-Stromversorgung: DC 12V/1A
Leistungsbereich: DC 7,5~32V
Verbrauch: Etwa 3W@12V DC

Gehäuse
Schale: Metallgehäuse
Größe: ca. 152,5 x 103 x 25 mm (ohne Zubehör wie Antennen)
Gewicht des Geräts: ca. 410 g (ohne Zubehör wie Antennen)

Hardware
CPU: Leistungsstarke Dual-Core-Hardware-Plattform, 880MKz
FLASH/RAM: 16MB/256MB

Umgebung
Betriebstemperatur: -30~75
Lagertemperatur: -40~85
Relative Luftfeuchtigkeit: <95% nicht kondensierend

Protokollierung
Verwaltung über Webbrowser 192.168.1.1, Benutzer/Passwort - admin/admin.

Breitband 5-in-1 Poynting MIMO-3-15 2X2 LTE Antenne (MIMO) 5.8 dBi; 2X2 Wi-Fi (MIMO) 7 dBi; GPS/GLONASS 21 dBi in schwarz

Die MIMO-3-15 ist eine leistungsstarke 5-in-1-Multifrequenzantenne, die zwei Mobilfunkantennen, zwei Wi-Fi-Antennen und eine GPS/GLONASS-Antenne bietet. Die beiden MIMO-Mobilfunkantennen (für 2G / 3G / 4G) decken die heutigen Bänder von 690 MHz bis 2700 MHz ab, sowie das neu entstehende LTE- und 5G-Spektrum für die CBRS-Bänder 450 MHz und 3,5 GHz, die bei verschiedenen internationalen LTE-Mobilfunknetzbetreibern immer beliebter werden. Die Ultrabreitband-Leistung der Antenne ermöglicht die Nutzung durch verschiedene Betreiber und unterschiedliche Technologien und ist für künftige Mobilfunktechnologien bis zu 3,8 GHz für 5G-Anwendungen bereit. Die Antenne verfügt über zwei separate Dual-Band-Wi-Fi-Antennen, die gleichzeitig 2,4 GHz und 5 GHz auf jeder Antenne mit 2x2 MIMO-Funktionalität bereitstellen. Die fünfte Antenne ist ein hochleistungsfähiges, aktives GPS/GLONASS-System, das bis zu -40 °C funktioniert. MIMO-3-15 übertrifft die Leistung der meisten Mitbewerber, da dem Design dieser Hochleistungsantenne große Aufmerksamkeit geschenkt wurde. Die Strahlungsdiagramme aller Strahlerelemente bieten ein hervorragendes Gleichgewicht zwischen Rundstrahlcharakteristik, Diversität der Muster und guter Abstrahlbarkeit in der gewünschten Höhe. Dies ist ein wichtiges Kriterium für den Verkehrs- und Schifffahrtsmarkt. für den die Antenne speziell entwickelt wurde. Die Hauptanwendungen sind Nutz-/Industriefahrzeuge, Schifffahrt, M2M und andere IoT-Systeme, die eine breite Palette von Funktechnologien verwenden und gleichzeitig eine Zukunft in einem breiten Frequenzband haben.

Produktmerkmale

-
Ultrabreite Bänder von 410 bis 470 MHz, 690 bis 2700 MHz und 3400 bis 3800 MHz - Durchdacht konstruierte, entkernte Antennen bieten hervorragende MIMO-Leistung sowohl im Wi-Fi- als auch im Mobilfunkband
-
Die oben genannten Eigenschaften werden von 690 bis 5800 MHz in den jeweiligen Bändern, einschließlich 450 MHz, beibehalten - Enthält eine leistungsstarke GPS/GLONASS-Antenne
-
Sorgfältiges mechanisches Design gewährleistet Robustheit, Korrosions-, Wasser- und Staubbeständigkeit (IP 68) - Unabhängigkeit von der Grundplatte: MIMO-3 verfügt über eine interne Grundplatte, wodurch die Antenne für den Einsatz auf allen Arten von Oberflächen geeignet ist

Anwendung der Antenne

- Breitbandtransport, Automatisierung und Telemetrie für Busse, Nutzfahrzeuge, Lastwagen und Fahrzeuge der öffentlichen Sicherheit
- Industrieautomatisierung, Robotermaschinen und andere Telemetrie für M2M-Systeme
- Automatisierung in der Landwirtschaft und im Ackerbau, wie M2M und IoT
- Zellulare Breitbandverteilung für Schiffe/Boote (Binnenschiffe und küstennahe Schiffe)
- bergbaufahrzeuge und Maschinenkommunikation, Telemetrie und Automatisierung (M2M und IoT)

Antennen-Leistungsdiagramme

Spannungs-Wellen-Verhältnis (VSWR)*

VSWR ist ein Maß für die Effizienz der Übertragung von Hochfrequenzleistung von der Stromquelle über die Übertragungsleitung zur Last. In einem idealen System werden 100 % der Leistung übertragen, was einem VSWR von 1:1 entspricht. MIMO-3-14 bietet eine hervorragende Leistung auf allen Bändern mit einem VSWR von 2,5:1 bei 90 % der Bandbreite
* Gemessen mit einer Kabellänge von ca. 2 m, einer Grundfläche von 650 x 650 mm und ungenutzten Anschlüssen, die mit einer Last von 50 ?

Verstärkung in dBi

5,8 dBi ist die Spitzenverstärkung in allen Bändern von 410-3800 MHz,
- verstärkung bei 410-470 MHz: 1 dBi
- verstärkung bei 690-960 MHz: 3,5 dBi
- verstärkung bei 1710-2700 MHz: 5,8 dBi
- verstärkung bei 3400-3800 MHz: 4 dBi

Verstärkung in dBi

7 dBi ist der Spitzengewinn in allen Bändern von 2400-2500 und 5000-6000 MHz
- Verstärkung bei 2400-2500 MHz: 5 dBi
- Verstärkung bei 5000-6000 MHz: 7 dBi

Abstrahlungsmuster

Abstrahlungsmuster - WiFi

Strahlungsmuster - GPS

Präsentation der Poynting MIMO-3-15 5in1 Fahrzeugantenne (Video)

link: https://www.youtube.com/watchv=5iD6oDwlxP4

Technische Daten

Klicken Sie hier für die vollständige technische Dokumentation der Antenne.
