Transmodulator ALCAD TMS-204 4xDVB-S/S2/S2X - 2xDVB-T/C FTA

Parametry techniczne:

Przedstawiamy sposób konfiguracji całego systemu Alcad himalaya:

Konfiguracja modułów polega na podłączeniu zestawu do sieci LAN, wpisujemy w przeglądarce adres stacji: https://192.168.100.1 - pojawia nam się ekran do logowania
login: alcad, hasło: alcad

Po wpisaniu prawidłowych danych do logowania widzimy status naszej stacji - po czym przechodzimy w konfigurację.

Zaczynamy od sygnału wejściowego INPUT. Z listy wybieramy sygnał wejściowy, np. DVB-S2

Ustawienia LNB - wykonujemy po wcześniejszym zapoznaniu się z oferta kanałów która nas interesuje ponieważ potrzebny nam będzie parametr odbioru.
Na początek satelita jeżeli himalaya jest podłączona do np instalacji zbiorczej np. multiswitch z kilkoma pozycjami satelitarnymi.
Wybieramy tutaj satelitę A, B lub C itd, z polaryzacją V czy H.
Kolejny etap to częstotliwość czyli tak zwany transponder satelitarny np. Astra 19.2 - 10 773 V 22000
Następnie to jeszcze nie koniec ponieważ po wpisaniu tego parametry stacja zaznaczy go na czerwono jako błąd ponieważ nie możemy wpisać wartości pięciocyfrowej.
Zakres częstotliwości konwertera LNB to 9 750 MHz (dla niskich częstotliwości V) i 10 600 MHz (dla wysokich częstotliwości H).
Dlatego parametr ten musimy wyliczyć: 10 773 LV - 9 750 = 1023 - jest to parametr który wpisujemy w miejsce częstotliwości.
Jeżeli mamy wszystko gotowe sprawdzamy: dajemy SUBMIT kiedy status stacji zmieni się na zielony wszystko jest OK.

Mając gotowy sygnał wejściowy przystępujemy do konfiguracji sygnału wyjściowego.
Standart wybieramy oczywiście z listy naziemny DVB-T czy kablowy DVB-C
Następnie to częstotliwość wyjściowa, tutaj jest już dużo łatwiej możemy sobie pomóc ustawieniami wybierając kraj np. Poland i numer kanału itd.

Kolejny krok to Services - kanały z częstotliwości wejściowej dokładnie kanały które potrzebujemy do instalacji.
Himalaya pokazuje nam w bardzo czytelny sposób % ile dany kanał zajmuje oraz mamy od razu podgląd w ilu % mamy już zapełniony moduł.
Tutaj udało się nawet 4 kanały w wysokiej rozdzielczości HD (SD znacznie więcej 10-12 bez problemu) zaznaczyć i mimo że wykorzystaliśmy moduł w 99% wszystko działa prawidłowo.

Dalsza konfiguracja pozwala na numerację LCN - kanały sortujemy w swojej kolejności.

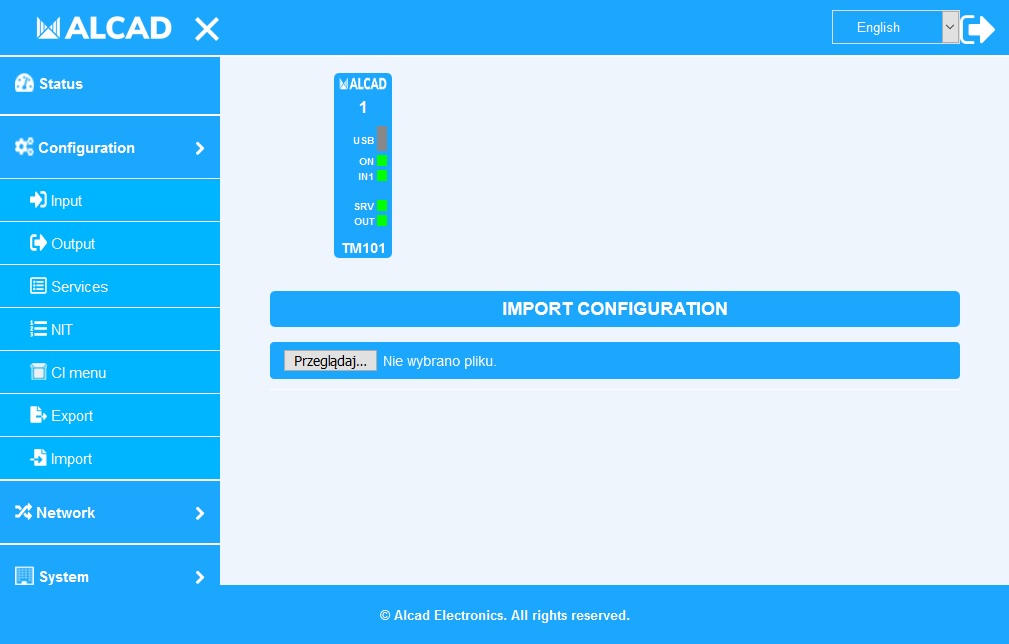

Po wykonaniu całej czynności konfiguracji stacji możemy sobie je swobodnie i w bardzo prosty sposób zapisać i zaimportować kiedy tylko będzie taka potrzeba aby nie przechodzić całego procesu konfiguracji ponownie.

Dzięki rozwiązaniu paneli stacja jest bardzo uniwersalna i pozwala na zarządzanie każdym panelem z osobna a całość w połączeniu z zasilaczem i modułami w szafie rack wygląda bardzo dobrze i co najważniejsze sprosta wymaganiom każdego klienta a w tym przypadku jakość ma naprawdę duże znaczenie jeżeli oczekujemy sprzętu nie zawodnego na lata.
